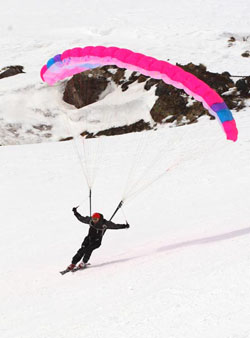

    Парапланы SpeedFly 11/12/13
    Парапланы SpeedFly 11/12/13


    ХПарапланы SpeedFly 11/12/13

    Конструкция крыла.
    Описываемая разработка несет в себе ряд технических решений применяемых как производителями современного парашютного, так и парапланернерного снаряжения. Двадцати одно секционное крыло имеет слабо эллиптическую заднюю кромку и изготавливается из высококачественных тканей от Gelvenor Textyle и NCV Porcher Marine. Передняя кромка летательного аппарата обладает ярко выраженной стреловидностью, что, в свою очередь, определяет высокие скоростные характеристики крыла и его способность к динамичному маневрированию в радиусах широкого диапазона. Конструкция концевых консолей и воздухозаборников крыла целиком выполняется в традиционном для производителей парапланерного снаряжения виде (дополненные жесткостями лобовые части нервюр и, наполняющийся воздухом профиль всего удлинения, от уха до уха). Внутренняя конструкция крыла состоит из двенадцати силовых и десяти промежуточных нервюр, между которыми монтируются диагональные косынки, поддерживающие профиль верхней оболочки.

    Стропная система
    Стропная система представляемого летательного аппарата комбинированная и изготавливается из материалов Cousin Kevlar, Edelrid и Liros. Компоновка строп заимствована у производителей парапланернерного снаряжения и имеет четырехрядную схему поперечных вилок, монтируемых на шесть силовых строп по каждому несущему ряду.

    Парапланы SpeedFly 11/12/13

    Динамический триммер для регулирования угла атаки крыла.
    Четырехрядная стропная система позволила нам расширить возможности пилота в управлении крылом. Помимо традиционной для парапланов и парашютов схемы управления полетом посредством строп управления купол может управляться с помощью динамического триммера, монтируемого на свободные концы подвесной системы. Триммер позволяет по необходимости уменьшать либо увеличить угол атаки крыла без деформирования нижней оболочки и всего несущего профиля.

    SpeedFly11121314
    Площадь в развертке, м210.511.913.1314
    Размах в развертке, м66.46.77.1
    Удлинение в развертке3.43.43.43.6
    Количество секций21212122
    Длина строп 2-го ряда, м3.23.4053.5753.575
    Рядность. Свободный конец/купол4/44/44/44/4
    Взлетный вес, кг. (пилот+пс+лыжи+ботинки)50-10550-10550-10570-125
    КатегорияПрофиЛюбительУчебныйУчебный
